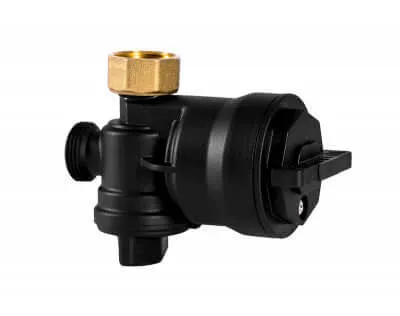

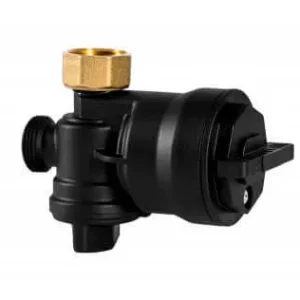

Décapant magnétique compact sous chaudière RBM MAG-NET série 3892 3/4″
CARACTÉRISTIQUES DE CONSTRUCTION
- Corps porte-cartouche : Polyamide PA66 + 30% FV
- Cartouche filtrante : AISI 304
- Joints hydrauliques : EPDM PEROX
Aimants :
- B (Tmax) / B (Tamb)* < 1% (où Tmax = 130°C, Tamb = 21°C)
- Testé selon les normes CEI 60404-5 et ASTM A977
- Néodyme
- REN35 B= 11000/12000 Gauss
Attaques :
- Système de retour : siège plat M 3/4 »
- Entrée chaudière : écrou tournant 3/4” Siège plat
- UNI EN ISO 228
CARACTÉRISTIQUES TECHNIQUES
- Fluide compatible : Eau, eau + glycol
- pression maximale exercice : 3 mesures
- Température de travail : 0÷80°C
- Degré de filtration standard du filtre : 800 µm
Filet magnétique RBM
- Supercompacte
- Système d’interception inclus
- Haute efficacité
- Éliminer les impuretés
- Combat la corrosion
- Prolonge la durée de vie de la chaudière
- Il garantit l’efficacité du système
DESCRIPTION DU PRINCIPE DE FONCTIONNEMENT
Par son action efficace et constante, le filtre magnétique recueille toutes les impuretés présentes dans le système, les empêchant de circuler à l’intérieur de celui-ci, évitant ainsi l’usure et l’endommagement du reste des composants du système, en particulier les circulateurs et les échangeurs de chaleur. Mag-net exerce une action protectrice continue sur la chaudière
UTILISER
Il est recommandé d’installer Mag-net sur le circuit de retour, à l’entrée de la chaudière, pour le protéger de toutes les impuretés présentes dans le système, notamment pendant la phase de démarrage. Grâce à sa taille compacte, il peut être utilisé sous la chaudière, dans des systèmes à usage domestique, où les espaces d’installation sont très limités et donc un séparateur de boues traditionnel ne conviendrait pas.
DEGRÉ DE FILTRATION
Mag-net élimine les particules magnétiques et non magnétiques qui peuvent endommager l’installation pendant le premier jour de fonctionnement. Le passage continu du fluide à travers le filtre lors du fonctionnement normal du système dans lequel il est installé conduit progressivement à l’élimination complète des salissures.
PRINCIPE DE FILTRATION :
Par un chemin fixe, le fluide est forcé de passer à travers les mailles de la cartouche filtrante (800 µm) et d’entrer dans la chambre de filtration.
Dans cette chambre de filtration par l’action simultanée de :
– cartouche filtrante (filtration mécanique directe)
– aimant
– les choix de conception concernant la section de la chambre de filtration l’eau chargée de débris subit un traitement de filtration.
Tout d’abord, la brusque variation de section (la chambre de filtration a un diamètre plus important que le conduit), ralentit le mouvement du fluide et par conséquent la vitesse d’entraînement des particules en suspension dans celui-ci.
Les particules plus grosses sont arrêtées directement par le filtre mécanique. L’aimant, placé à l’intérieur d’un cylindre placé au centre de la
chambre de filtration, attire toutes les impuretés avec des caractéristiques magnétiques.
Flux entrant
Cartouche de filtre
Aimant
Chambre de filtration
Flux sortant
De cette façon, tous les contaminants magnétiques (résidus ferreux) et non magnétiques (algues, boue, sable, etc.) présents dans le système sont retenus dans la chambre de filtration. La cartouche standard en acier inoxydable a été conçue pour ne pas exercer de résistance excessive au passage du fluide (faibles pertes de charge) et agit par filtration mécanique directe sans affecter le fonctionnement du système de chauffage/refroidissement.
